產品常見問題 首頁?>>?新聞中心?>>?產品常見問題

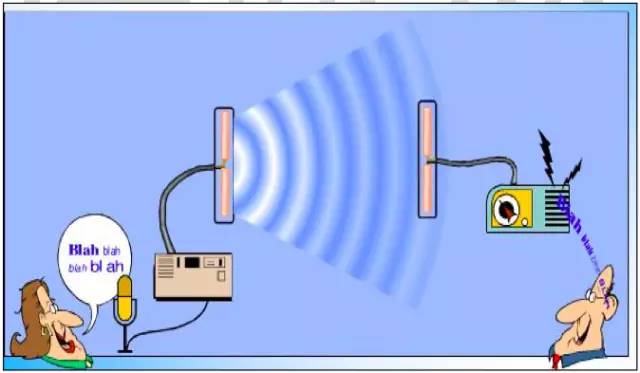

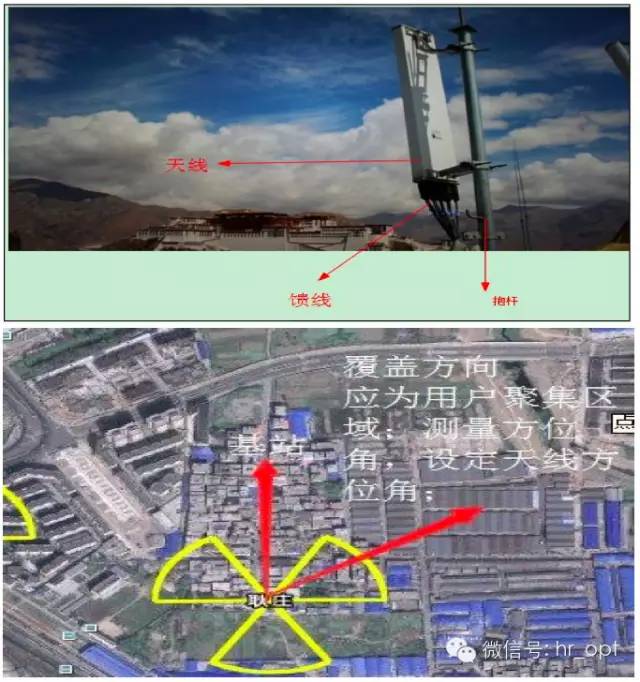

答: 如圖所示天線就是把設備傳輸?shù)碾娦盘?hào)轉換為電磁波傳送。天線都具備收發功能,實地使用可能存在某個天線只做接收用(例如廣播天線)。
說明:如果電磁波能夠看見的話那么就是這個樣子的(美國攝影師的作品)

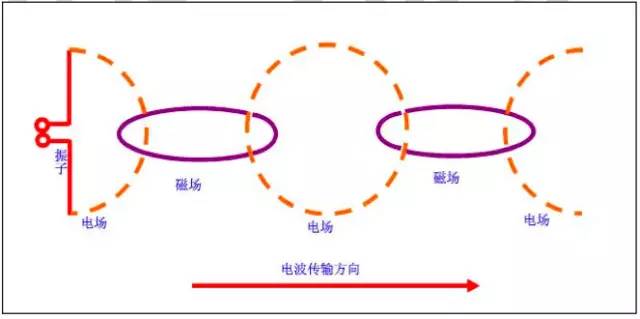

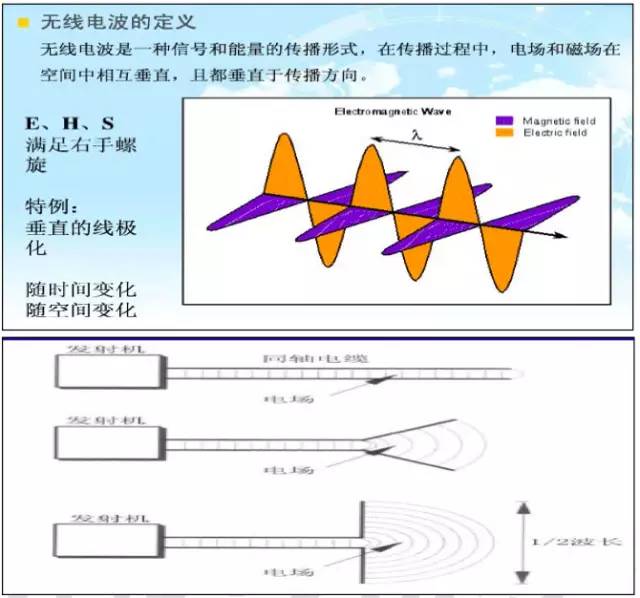

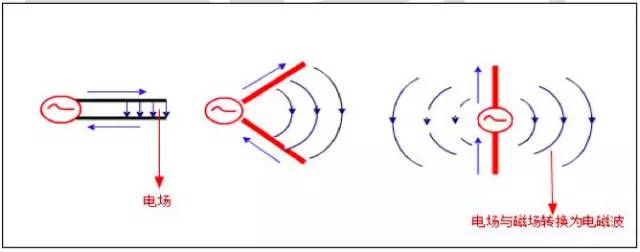

說明:天線就是把電場轉換為電磁波的設備(初中物理)

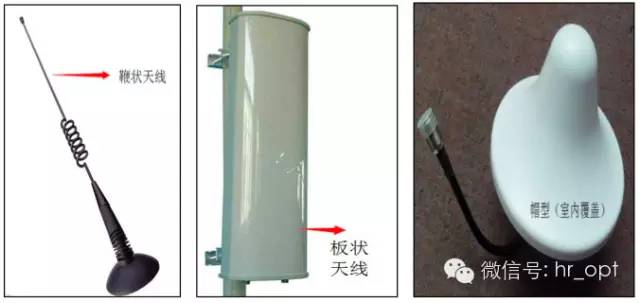

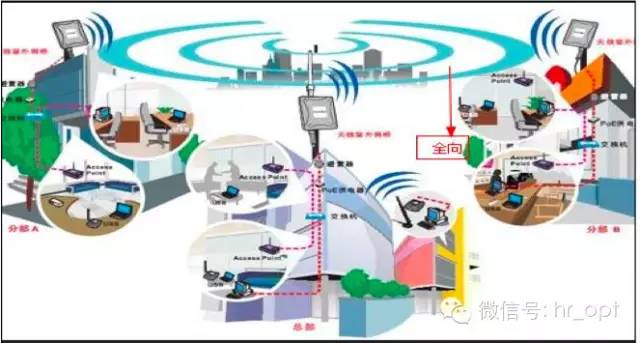

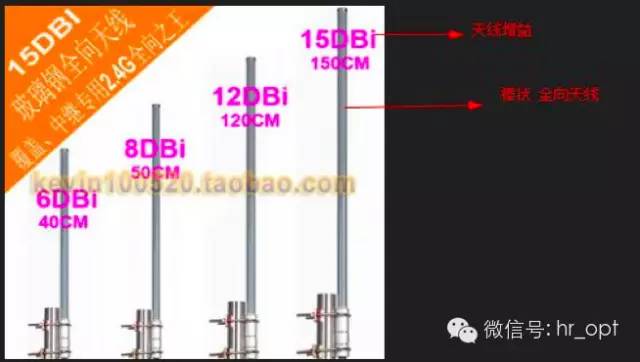

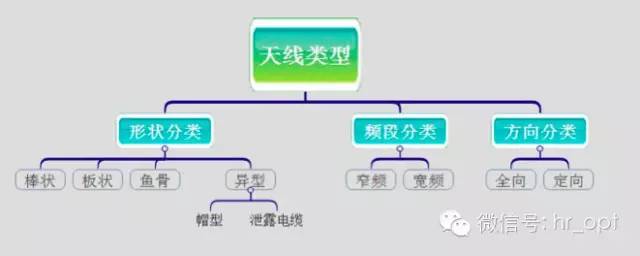

說明:基站(宏站)用的全向天線為下圖棒狀,選型根據場景需求確定,關鍵參數之一增益。(詳見天線電氣性能)

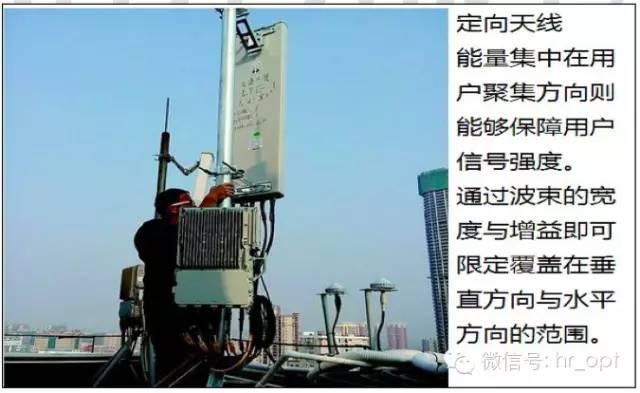

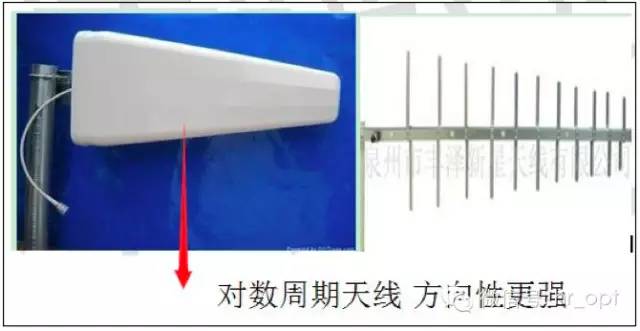

2)定向:信號輻射方向有一定的方向限制,集中在某個方向區域。

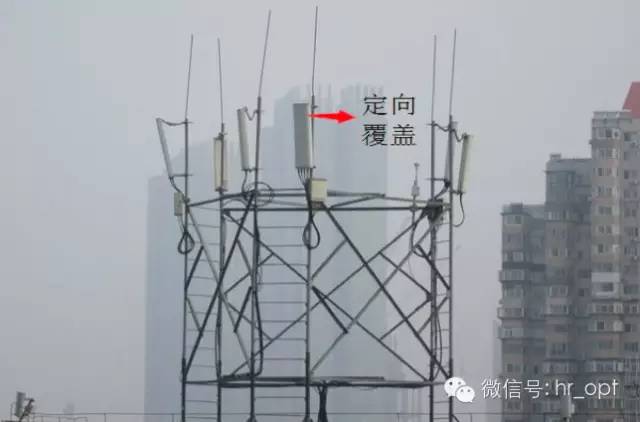

說明:美國攝影師對基站的無線覆蓋的視覺化體現,定向覆蓋一目了然。(樓頂基站天線信號輻射視覺化)

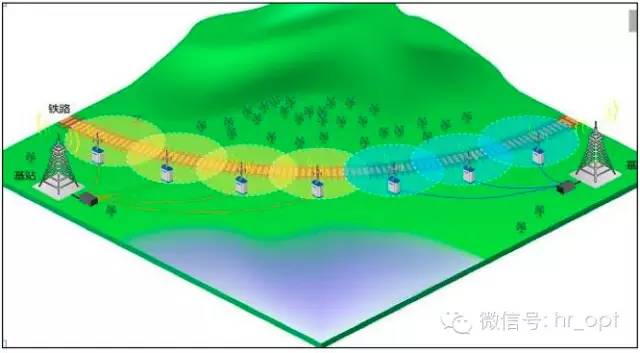

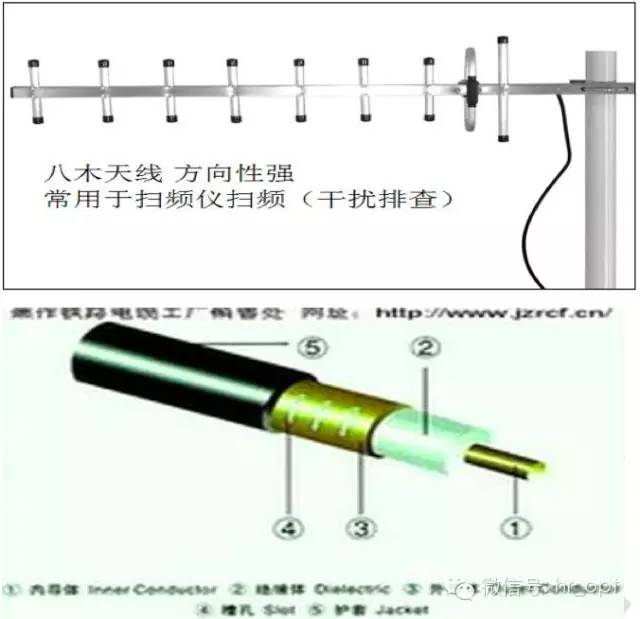

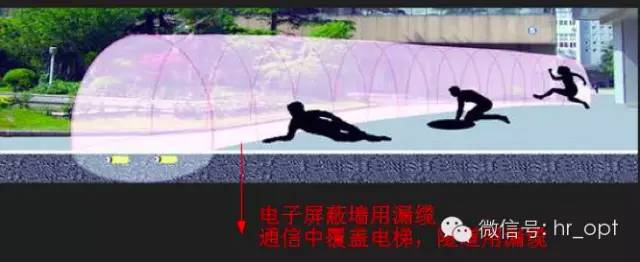

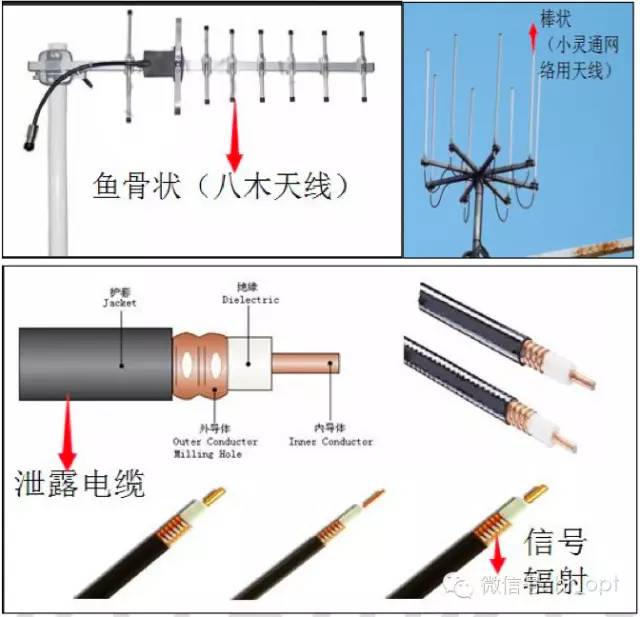

說明:泄露電纜的信號方向性強,且更均勻,長用于隧道及電梯覆蓋。

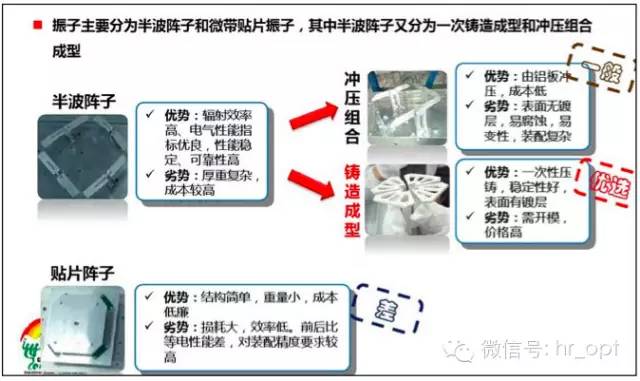

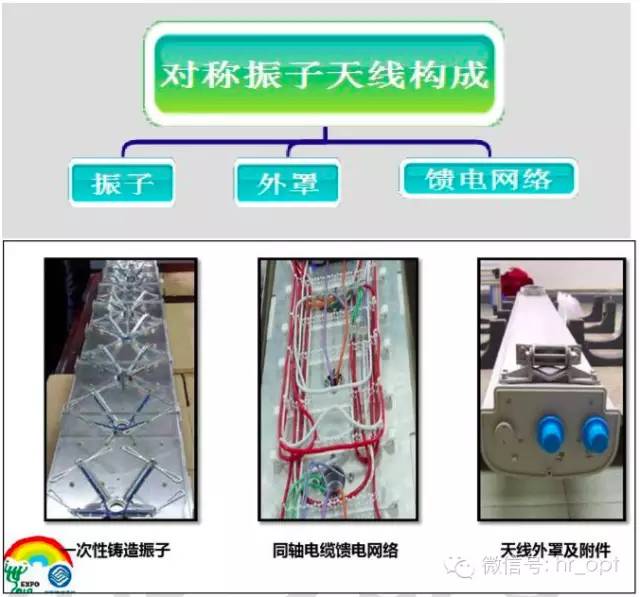

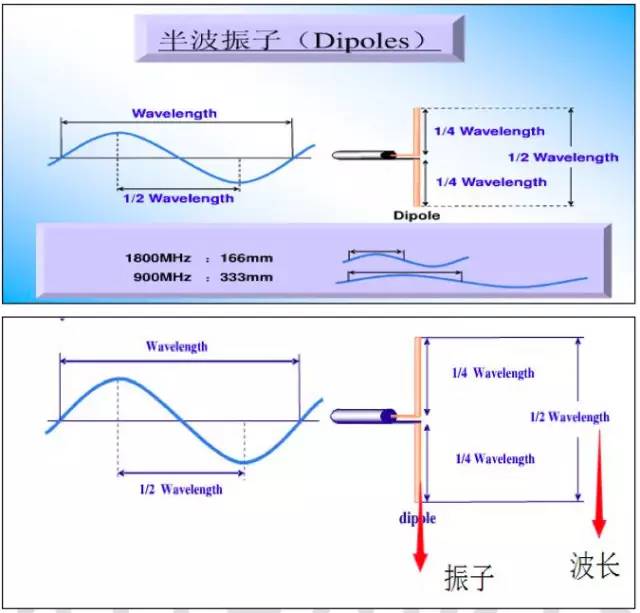

說明:振子有很多種形狀,不同形狀的制作工藝和材料以及對輻射效 率的作用都不相同。所以不同廠家生產的天線的電氣性能有較大差異。

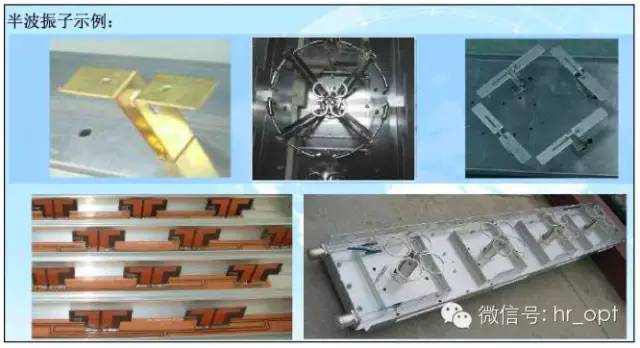

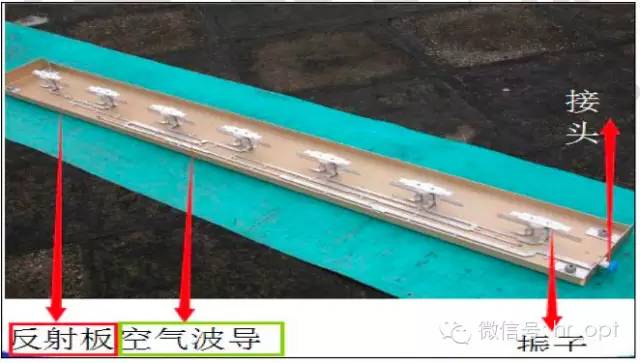

說明:實際產品設計中振子有各種形狀;

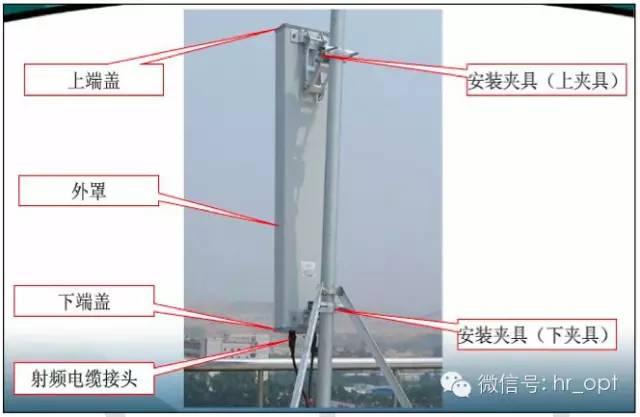

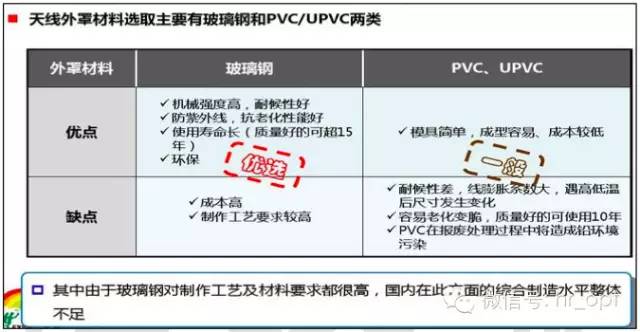

說明:天線的外罩與天線的防護性能相關,影響天線的使用壽命及性 能。優選玻璃鋼材質,PVC材料易損壞和老化。

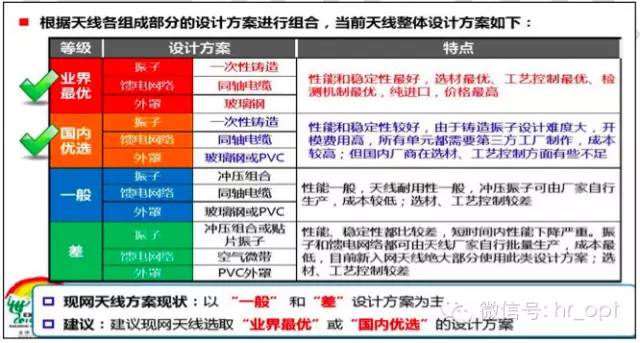

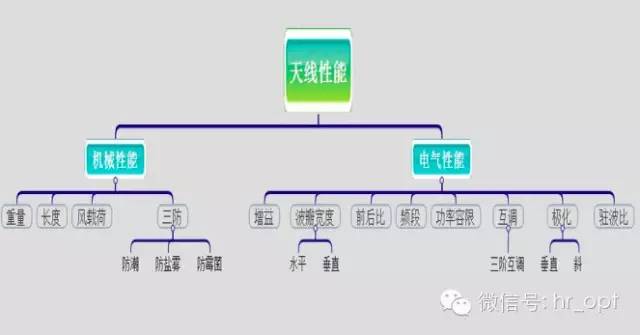

綜述:運營商天線采購的要求;

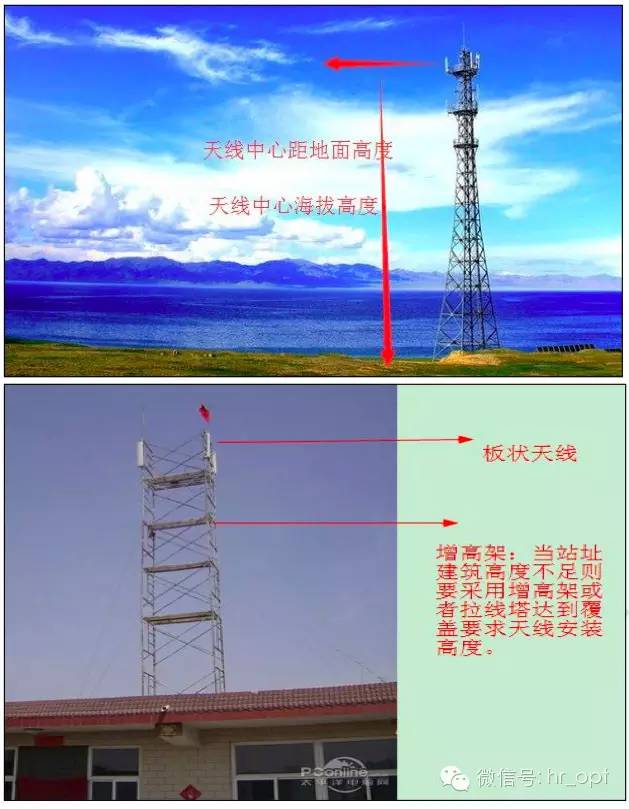

說明:機械性能指標在選型中要根據使用場景的自然環境和安裝環境選擇適合的天線。

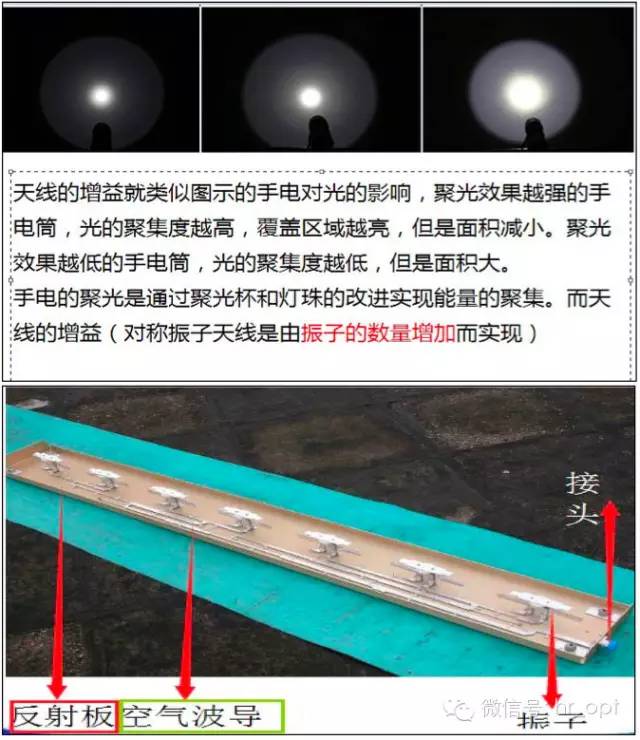

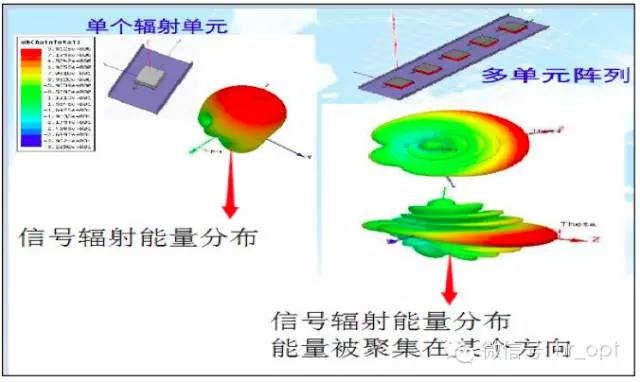

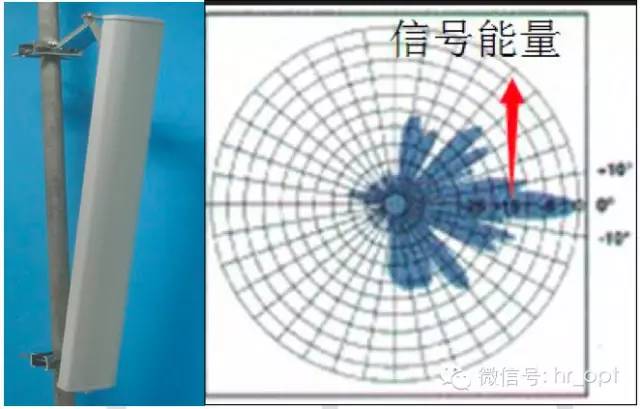

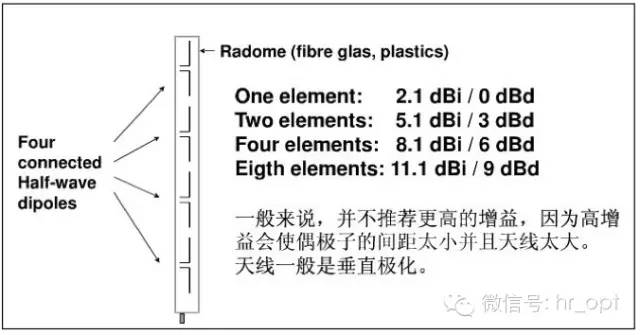

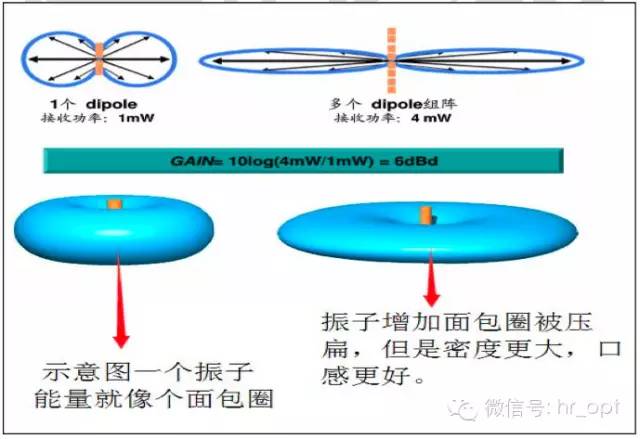

說明:振子數量的增加則實現能量在某一方向上的聚集,從而實現這一范圍的信號能量密度增加而信號增強。

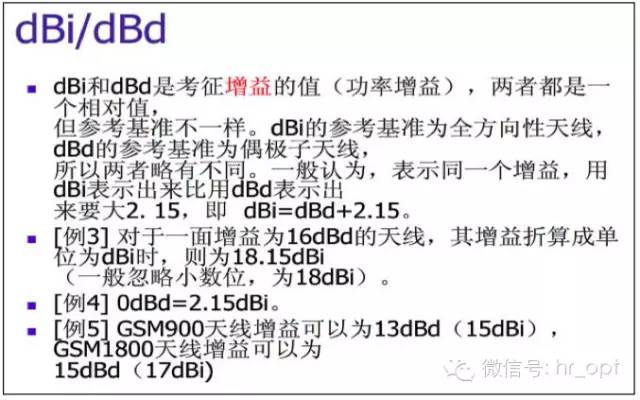

說明:天線的增益 Gain 的單位為 dBi 或者 dBd(參照物不同而已)。

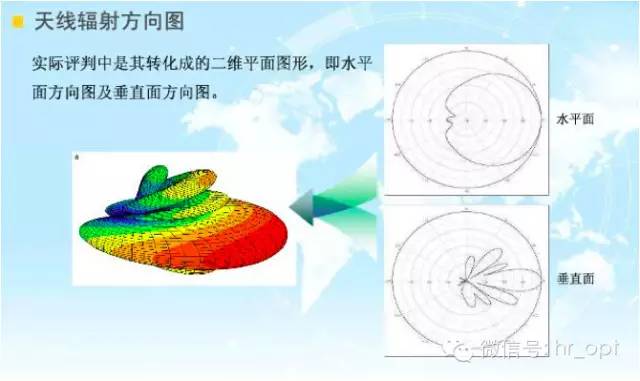

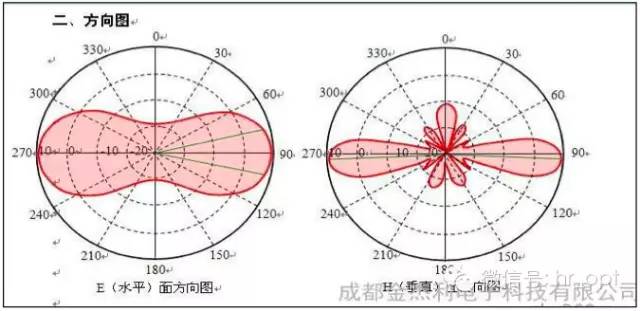

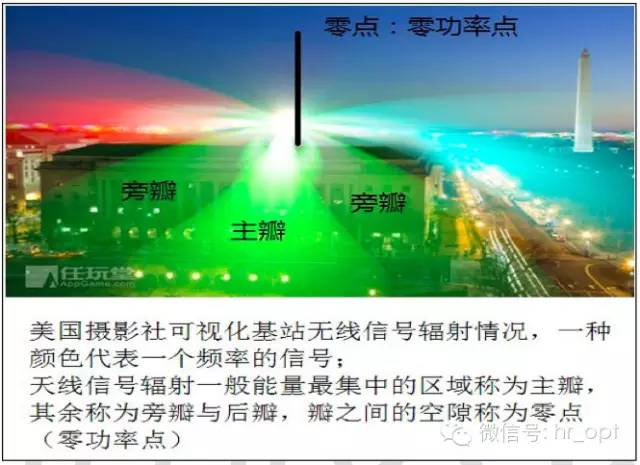

說明:波束寬度一般指的是主瓣的能量寬度(水平半功率角與垂直半功率角)。

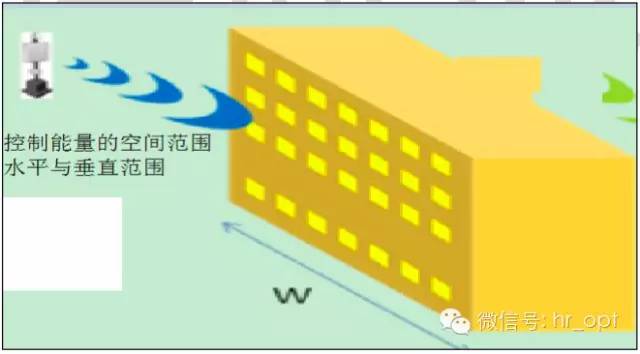

說明:通過波束寬度限定信號能量在水平方向與垂直方向的覆蓋范 圍,保障范圍內的信號強度。一般可通過增加反射板來進一步達到波束寬度的限制。
說明:如圖示 水平方向與垂直方向的能量控制。一般水平方向稱為水平半功率角(60度、65度、90度、105度、120度常見),垂直稱為垂直半功率角(6度、7度、8度、13度等常見)。

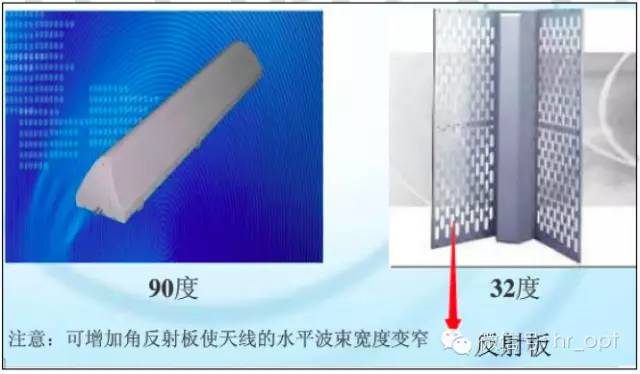

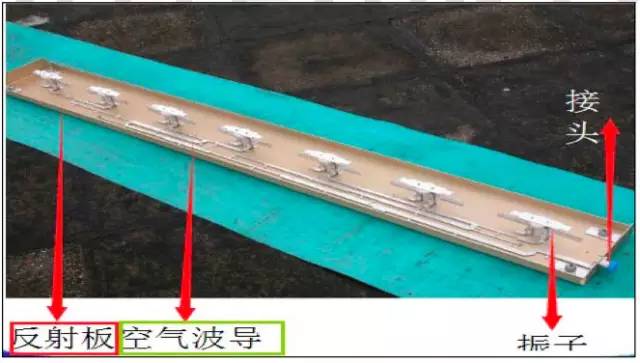

說明:通過增加反射板,促進水平波束變窄從而能夠促進能量的集中保障信號的強度(適合帶狀覆蓋例如鐵路或公路覆蓋)。

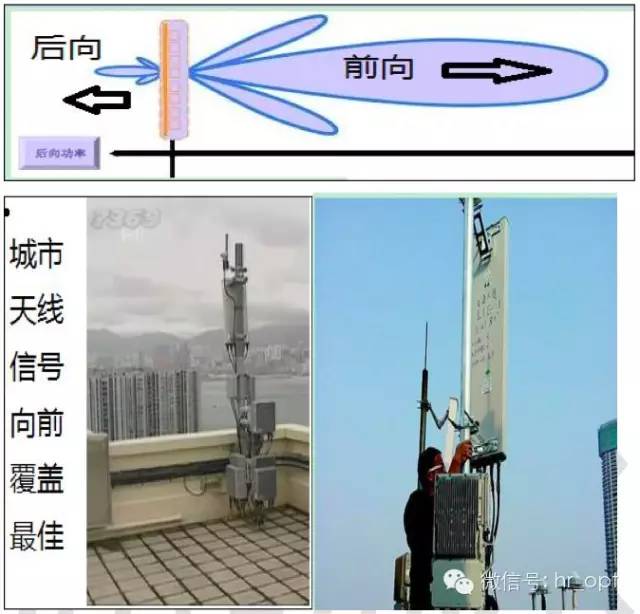

說明:前后比也是天線在不同場景的選型參考關鍵性能指標。

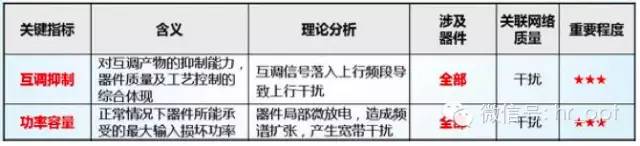

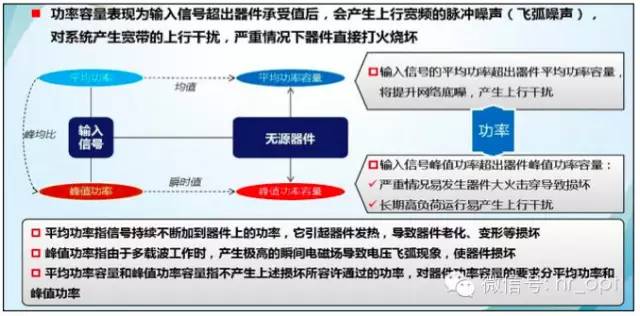

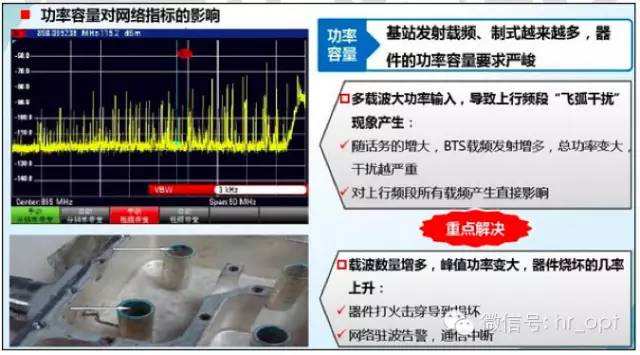

說明:現場現在由于天饋安裝平面的資源匱乏,都在對天線進行共享利用,則再次過程一定要關注被共享利用的天線其功率容限是否允許。

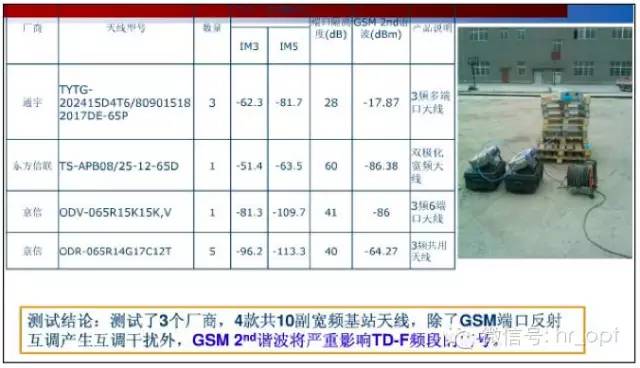

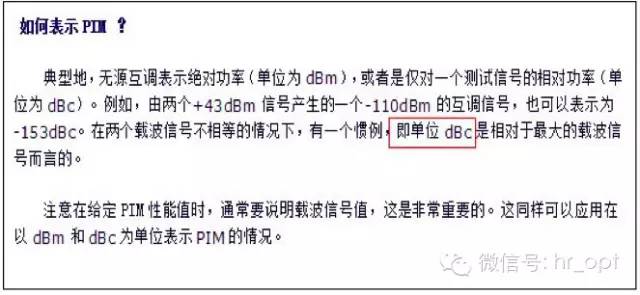

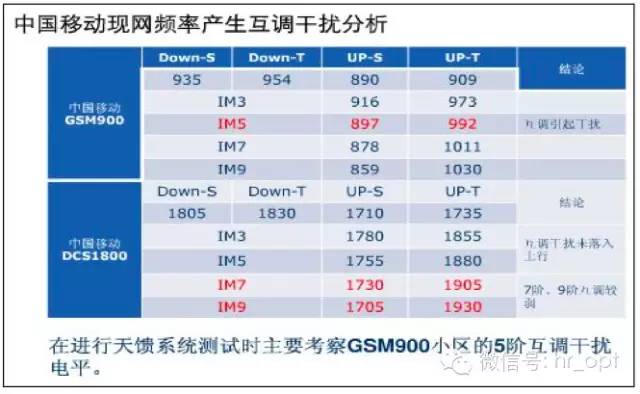

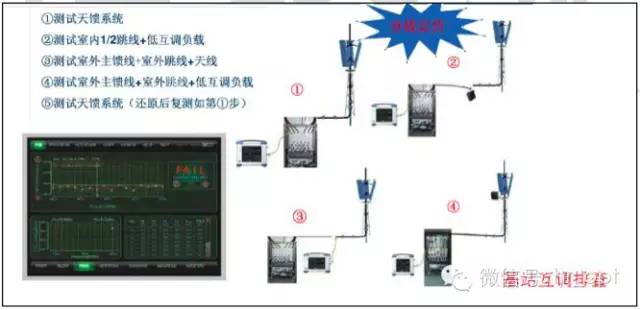

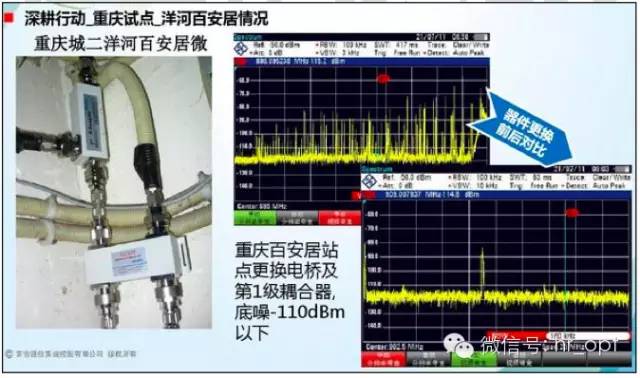

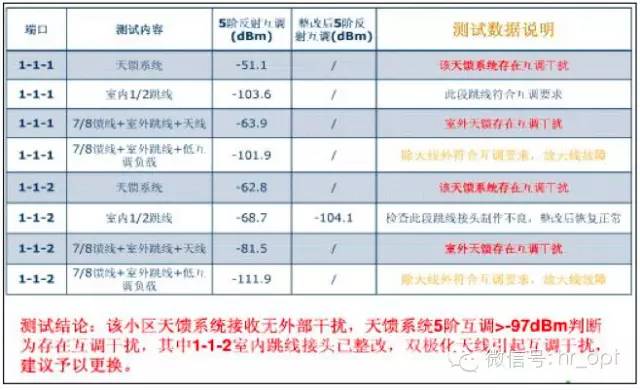

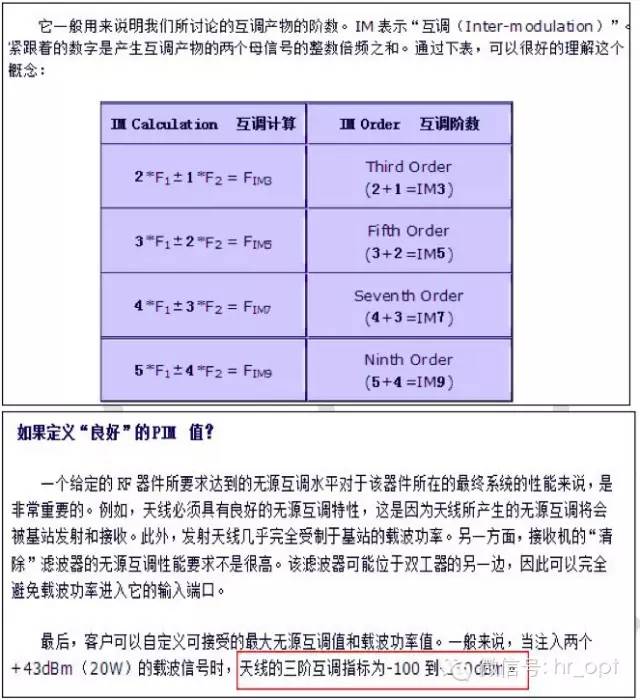

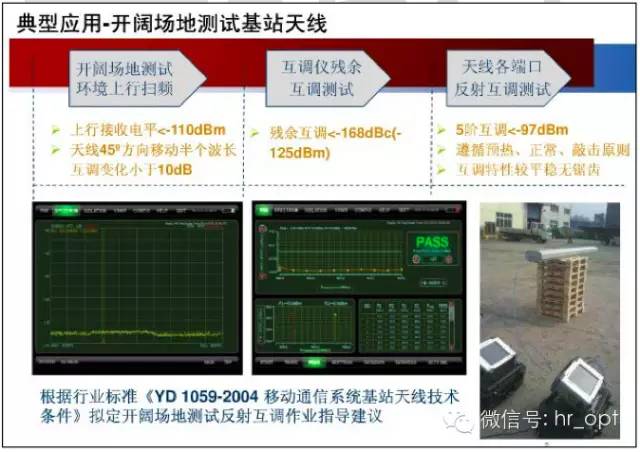

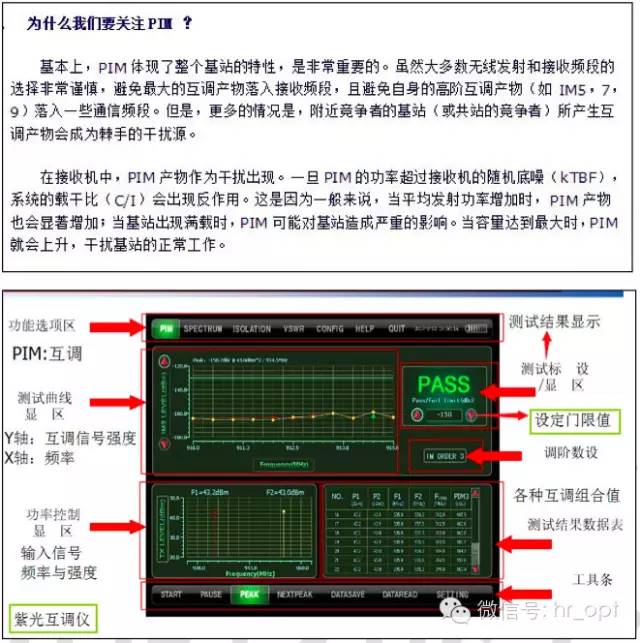

說明:示例某項目的互調性能檢測結果。

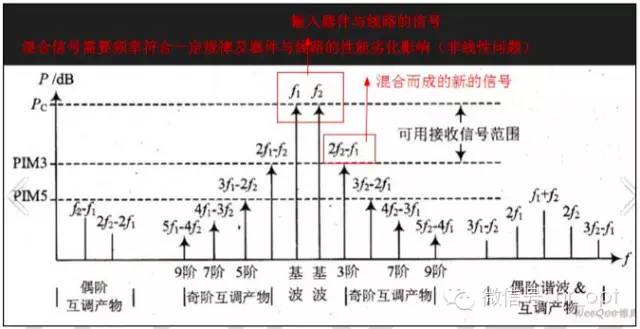

說明:一般新入網天線都在安裝前必須三階互調性能檢測,合格產品才允許使用。

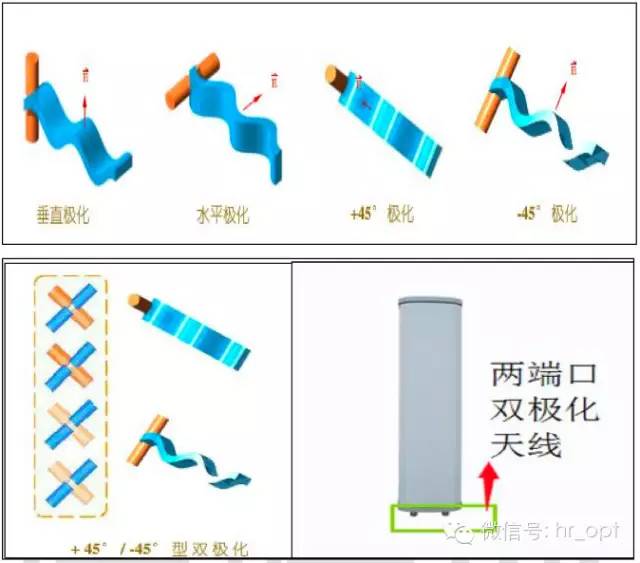

說明:極化為電磁波在空間中傳播的方向,一般已電場的方向?yàn)榛鶞?zhǔn)。
說明:城市一般使用的天線基本為雙極化天線,+-45度,提升基站側接收性能實現極化增益。

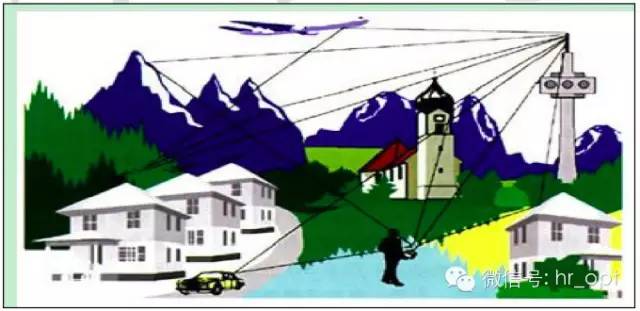

說明:圖示為無線傳播在復雜環境中的傳播方式,直射,反射,折射等多種傳播方式都存在。

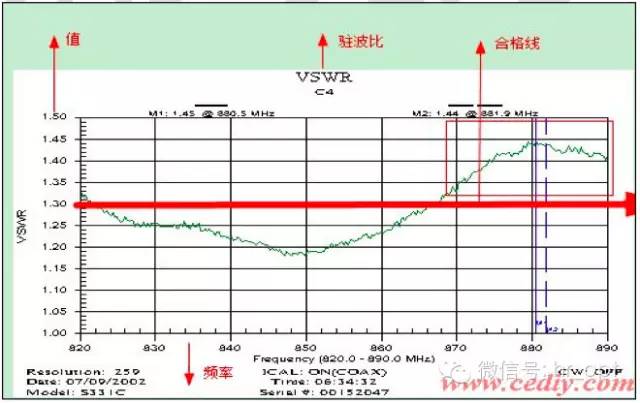

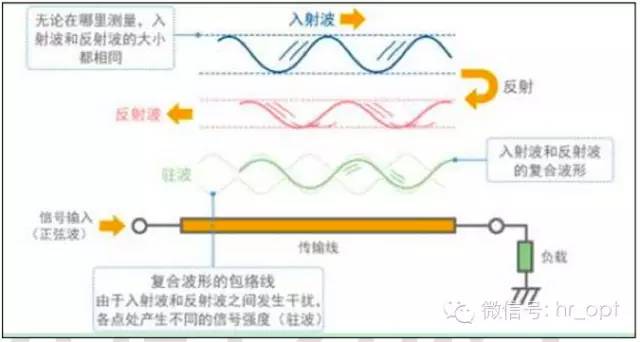

說明:一般 VSWR<1.5即可接受。超過1.5則會對基站的信號強度產生大的影響,需要維護人員攜帶儀表上站進行排查定位。

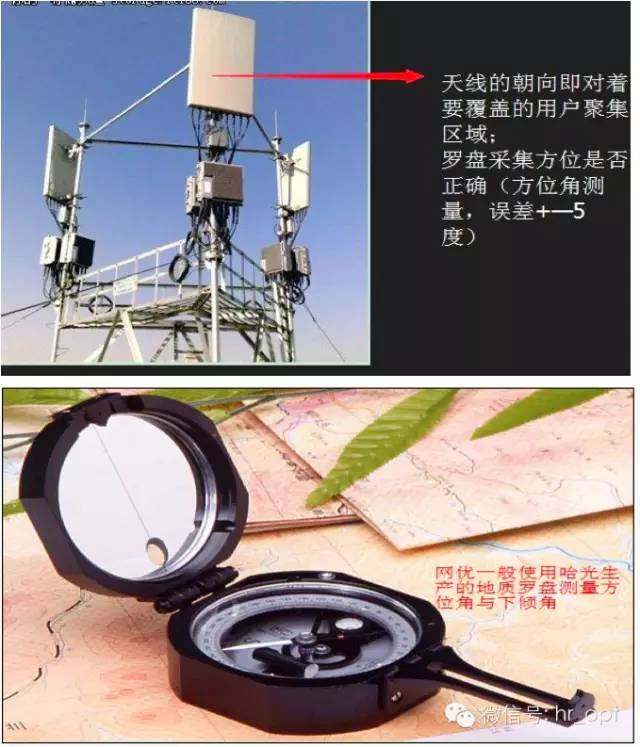

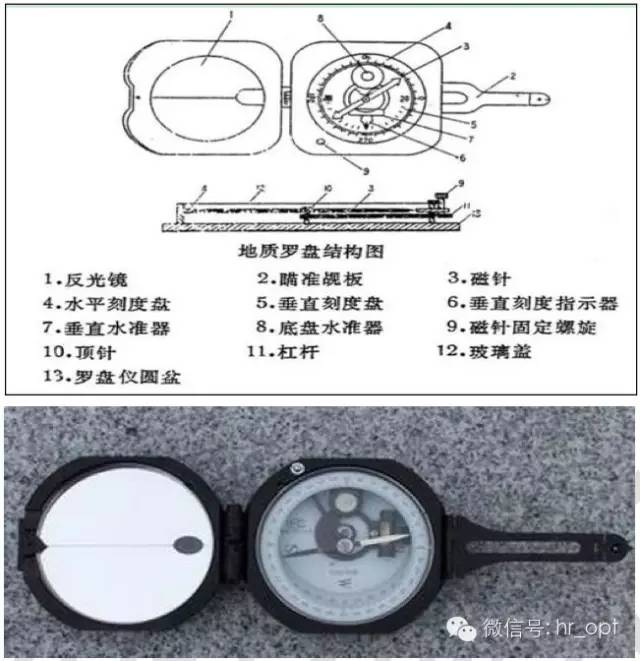

說明:哈光生產的地質羅盤是網優最常見的羅盤,可淘寶查找其使用 說明書。羅盤可測量方位角及傾角。
說明:大表盤是方位表盤(水平角度刻度盤),內層表盤是垂直刻度 表盤(測量?jī)A角度數)。

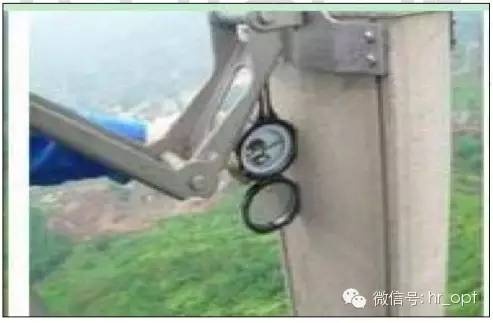

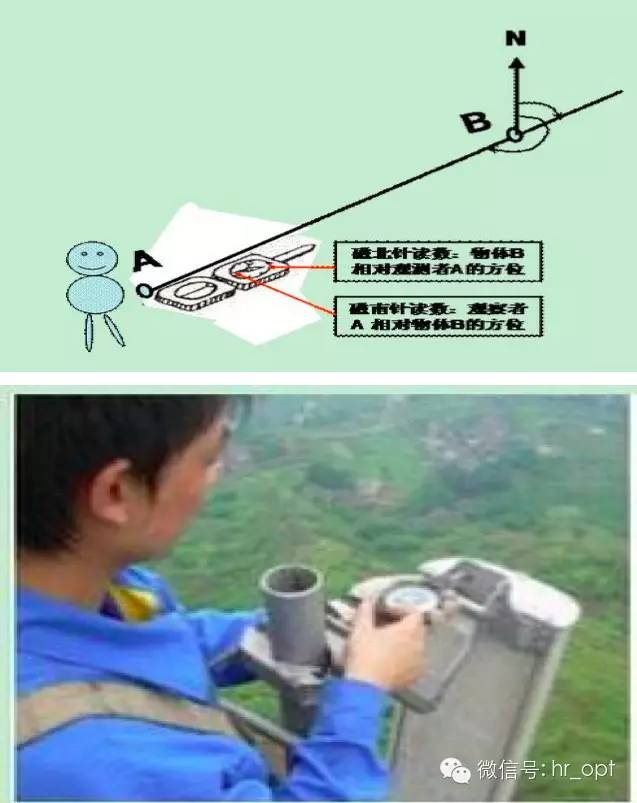

說明:使用羅盤測量天線方位角是網優人員必須掌握的基本功,詳見《羅盤使用指導書》。

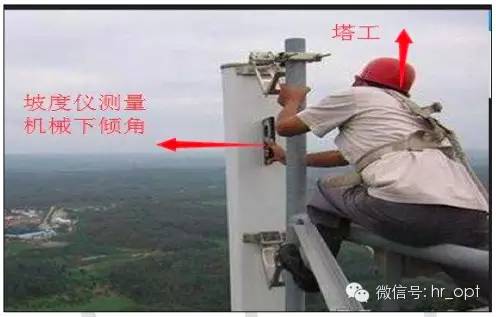

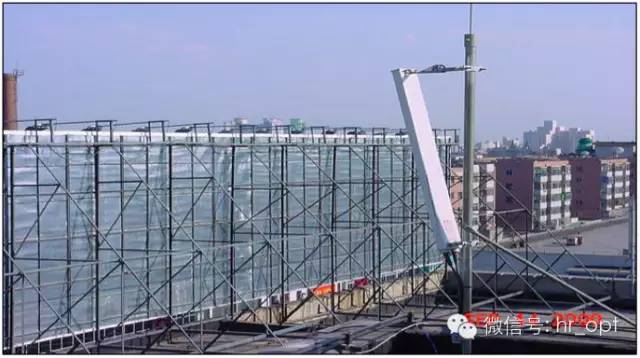

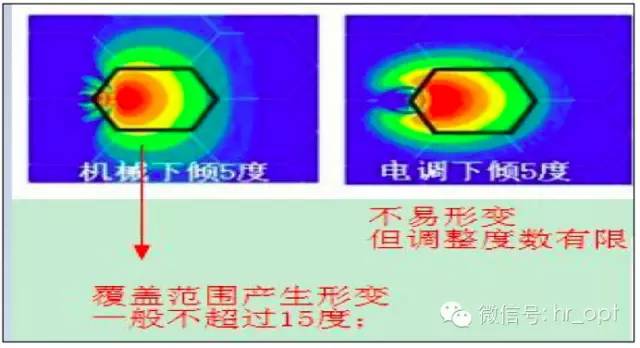

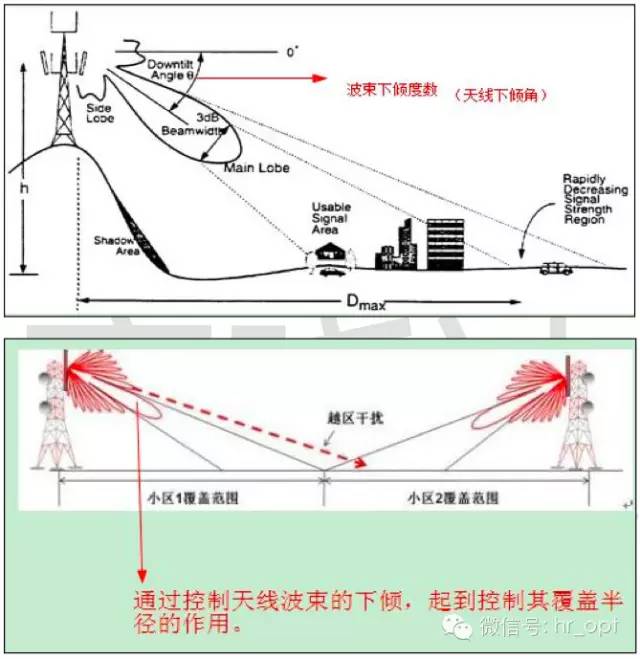

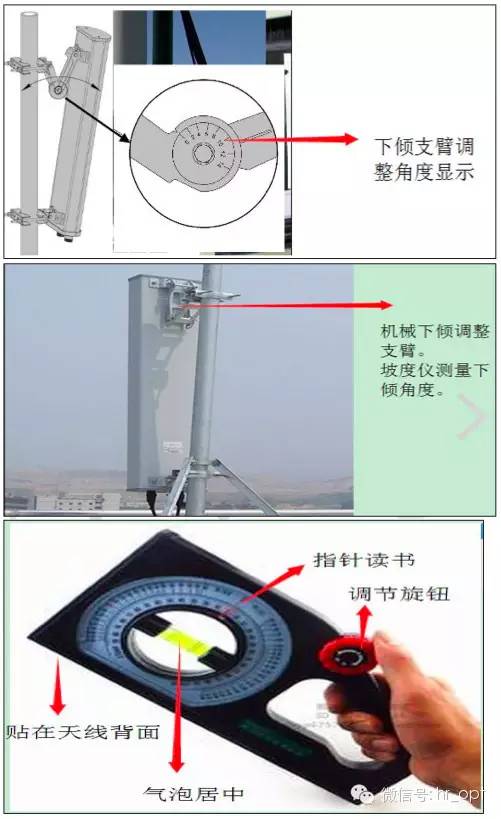

說明:機械下傾是通過天線的安裝角度調整實現。

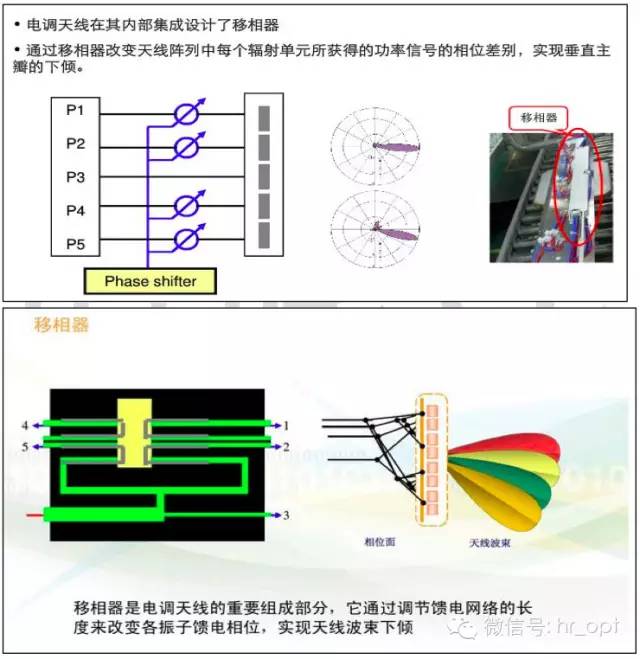

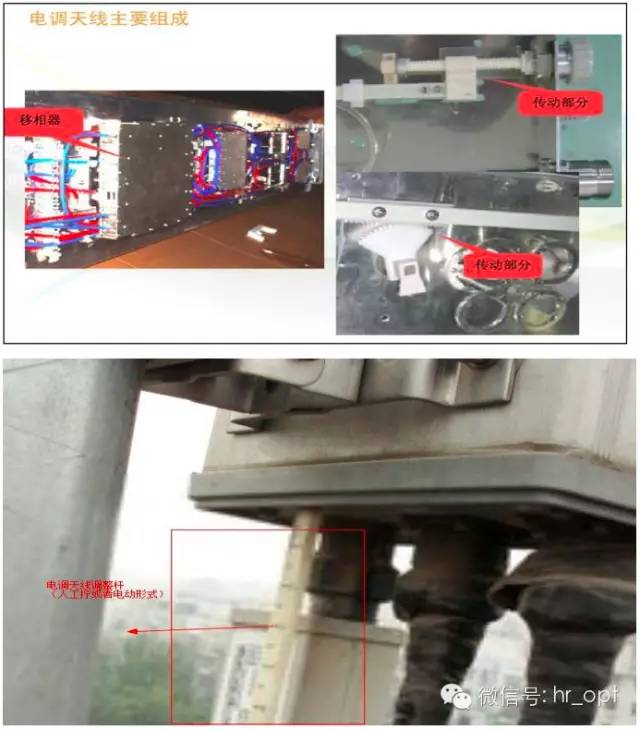

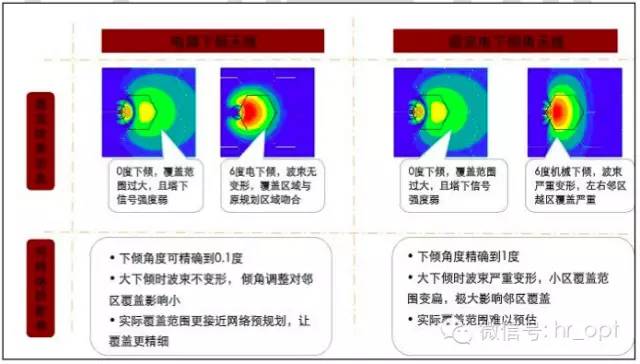

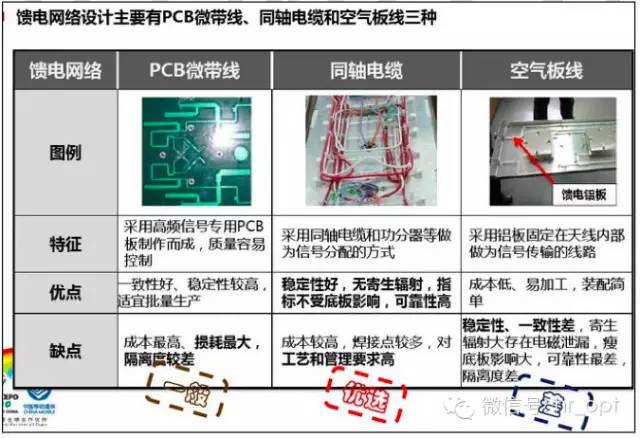

說明:移相器通過調整饋電網絡的長度改變振子的饋電相位,從而改變天線波束的下傾角度。
說明:上圖為手動調整電子下傾角天線,圖中的白色刻度桿即為調整桿,需人工手動擰(桿上有度數)。

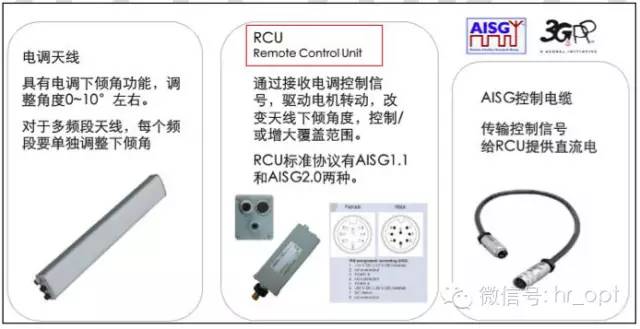

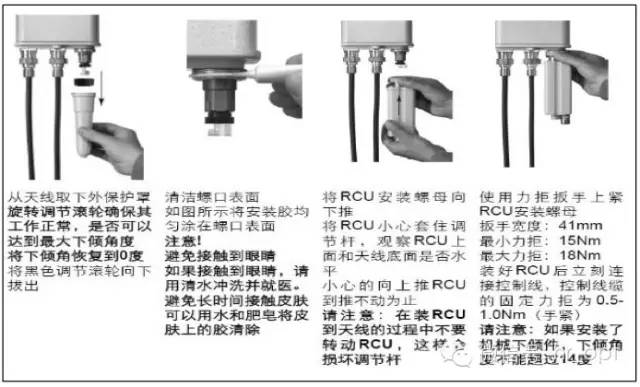

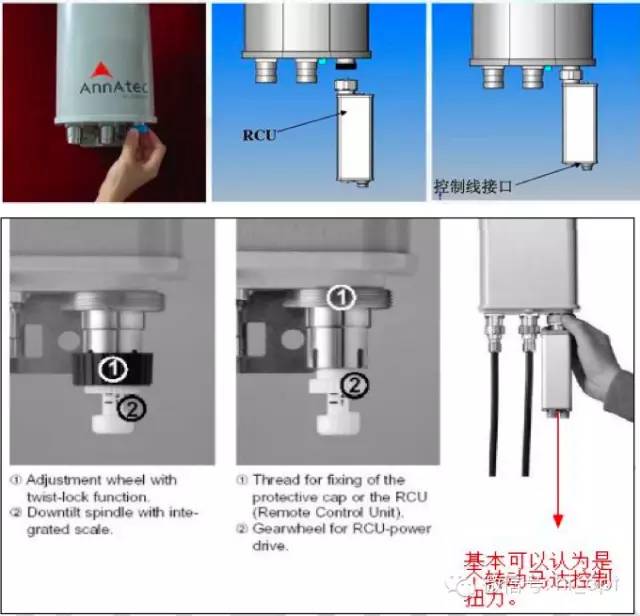

說明:遠程調整電下傾是目前的趨勢,通過RCU的遠程控制實現。從而降低調整的人工及其它成本費用,且效率提升。

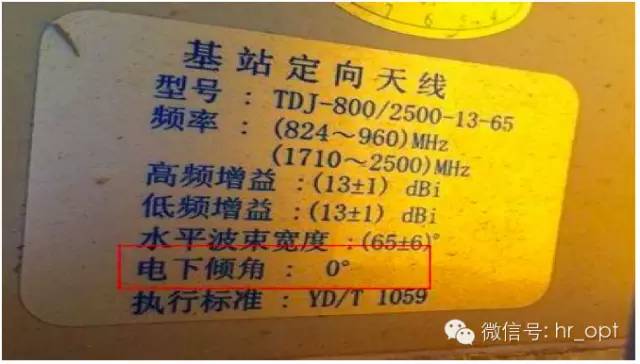

說明:天線背部的照片即可看到天線是否支持電下傾及其它電氣性能指標。(勘站過程中需記錄該站址天線的標簽,為后期的優化提供支撐數據).

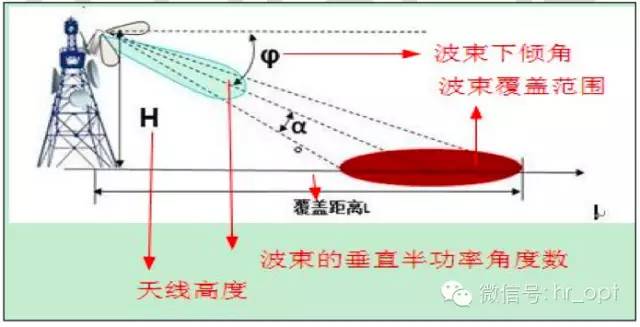

說明:一般現場工程師都會有Excel宏工具或其它工具計算下傾角。作為調整的理論參考數據。

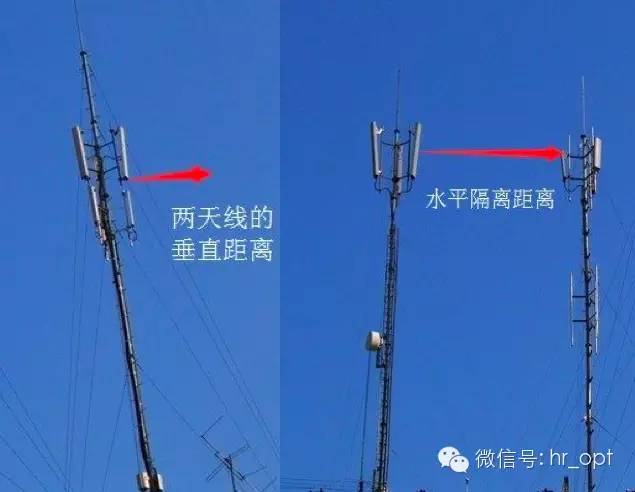

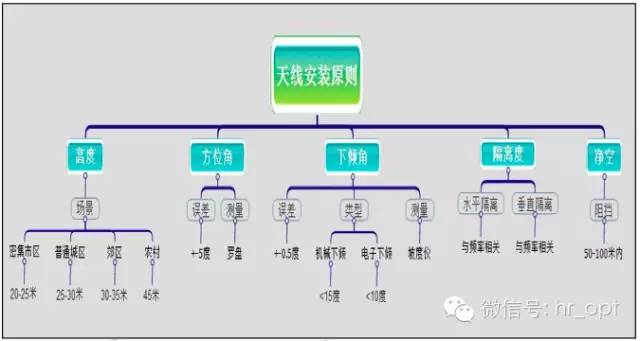

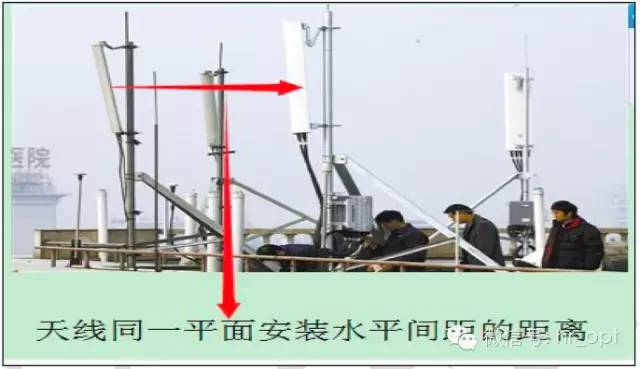

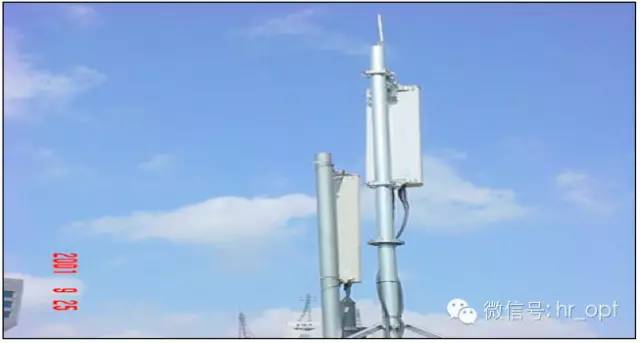

說明:同一平面安裝的天線不能互打,且水平間距距離足夠(詳細要求請查表).
說明:兩天線垂直間隔距離不足(垂直隔離度要求)一般至少50cm以上要求。
說明:一般現場優化工程師都會有 Excel 編輯的宏工具;

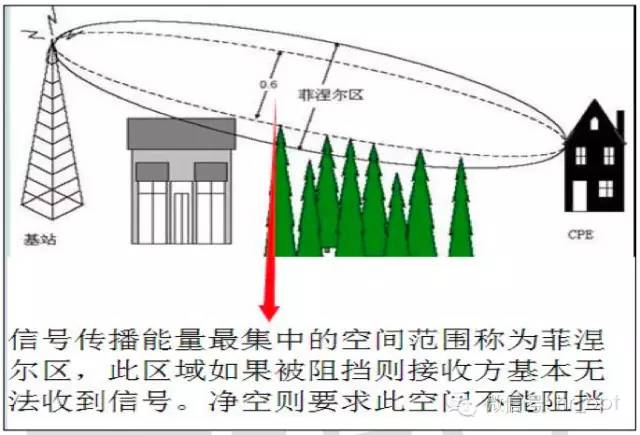

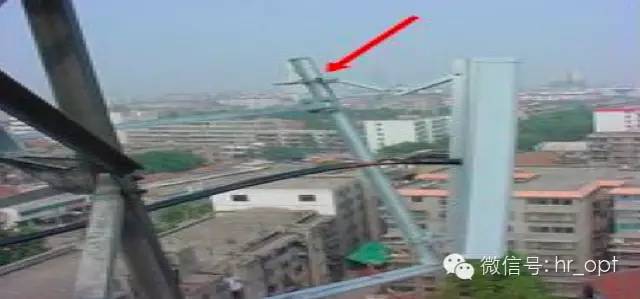

說明:如圖示則此天線的輻射信號遭到嚴重阻擋,導致覆蓋方向的用 戶信號強度變差或盲區。
實驗,取一手電筒打開,然后放一手指在前面,看手指距離遠近不同造成的效果有何差異?；驹浇钃踉蕉唷?/a>

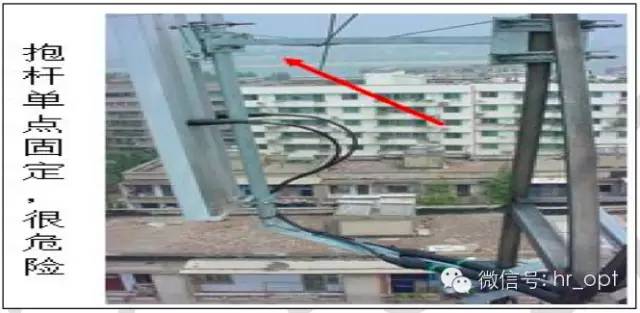

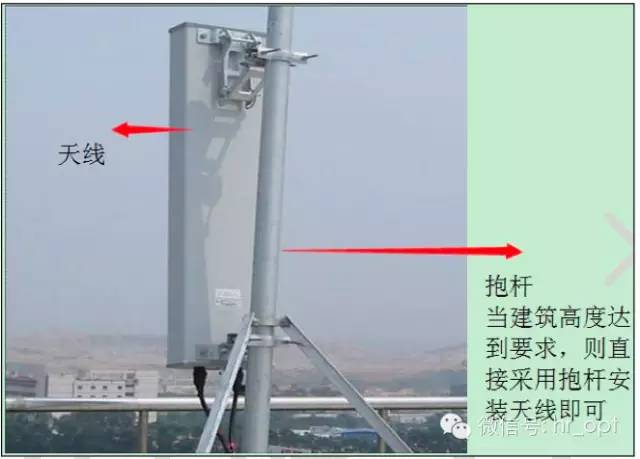

說明:天線必須安裝牢固,不能由于安裝問題導致天線的方位角或下傾角出現大的變化。

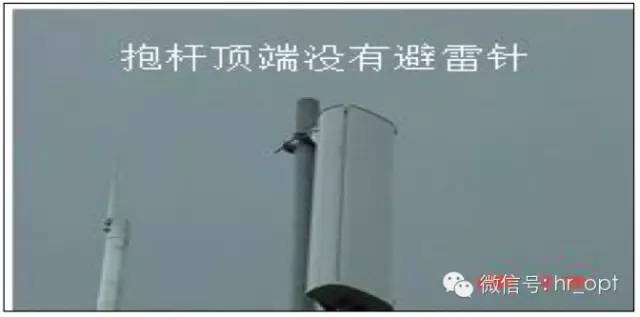

說明:防雷不到位,天線遭雷擊導致設備損壞等問題。天線必須在避雷針的保護范圍內。

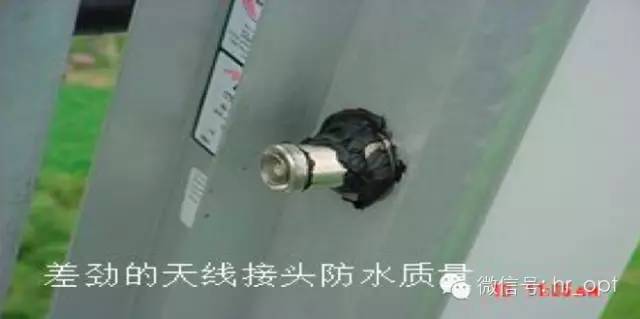

說明:防水質量不到位的話容易導致進水從而造成駐波比過大問題。
