4G天線的基本知識你知道多少?

一、4G天線天 線：（antenna)是將高頻電流或波導方式的能量變換成電磁波并向規則方向發射出去或把來自 必定方向的電磁波還原為高頻電流的一種設備。

二、全向天線，即在水平方向圖上表現為360°都均勻輻射，也即是往常所說的無方向性，在筆直方向圖 上表現為有必定寬度的波束，一般情況下波瓣寬度越小，增益越大。

三、4G天線天線分類： 1）按用處分類：可分為通訊天線、電視天線、雷達天線等； 2）按作業頻段分類：可分為短波天線、超短波天線、微波天線等； 3）按方向性分類： 可分為全向天線、定向天線等； 4）按外形分類； 可分為線狀天線、面狀天線等.

四、定向天線，在在水平方向圖上表現為必定角度規模輻射，也即是往常所說的有方向性，在筆直方向 圖上表現為有必定寬度的波束，同全向天線一樣，波瓣寬度越小，增益越大。

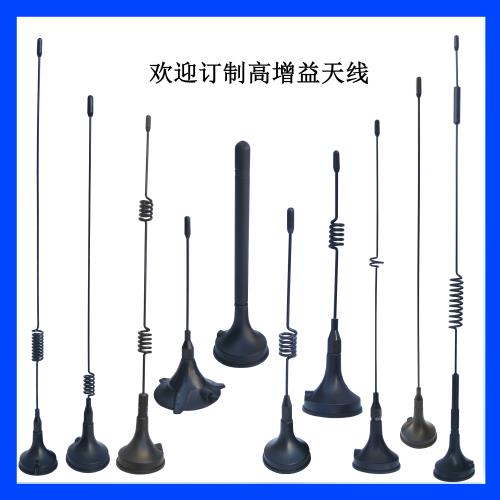

4G天線

五、增益 增益是指：在輸入功率持平的條件下，實際天線與抱負的輻射單元在空間同一點場所發生的信號的 功率密度之比。它定量地描繪一個天線把輸入功率集中輻射的程度。增益明顯與天線方向圖有密切 的聯系，方向圖主瓣越窄，副瓣越小，增益越高。 能夠這么來了解增益的物理意義------為在一 定的間隔上的某點處發生必定巨細的信號，假如用抱負的無方向性點源作為發射天線，需要100W的輸 入功率，而用增益為 G = 13 dB = 20 的某定向天線作為發射天線時，輸入功率只需 100 / 20 = 5W . 換言之，某天線的增益，就其最大輻射方向上的輻射作用來說，與無方向性的抱負點源相 比 ，把輸入功率放大的倍數。

六、4G天線的作業頻率規模（頻帶寬度） 無論是發射天線仍是接納天線，它們總是在必定的頻率規模（頻帶寬度）內作業的，天線的頻 帶寬度有兩種不一樣的界說------ 一種是指：在駐波比SWR ≤ 1.5 條件下，天線的作業頻帶寬度； 一種是指：天線增益降低 3 分貝規模內的頻帶寬度。 在移動通訊體系中，通常是按前一種界說的，詳細的說，天線的頻帶寬度即是天線的駐波比SWR 不超 過 1.5 時，天線的作業頻率規模。 一般說來，在作業頻帶寬度內的各個頻率點上, 天線功能是有區別的，但這種區別形成的功能降低是 能夠承受的。
